SCW軸裝式減速機扭力臂使用安裝

發布時間：2016/6/2 15:19:18 來源：海洋傳動

SCWS減速機、SCWU減速機、SCWO減速機直接套裝在工作機主軸上,當減速器運轉時,作用在減速器箱體上的反力矩,由安裝在減速器箱體上的扭力臂或其他方法來平衡。扭力臂一端是與減速器直接相配,

SCW軸裝式減速機安裝位置應考慮排油孔的油能順利排出,且冷卻空氣循環流暢。

2聯接

減速器輸入軸直接與原動機聯接時,推薦采用彈性聯軸器,聯軸器不得用錘擊裝到軸上。

3與工作機的聯接

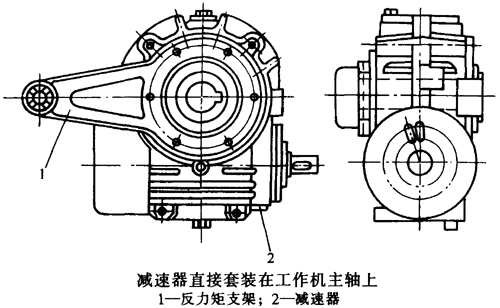

減速器直接套裝在工作機主軸上,當減速器運轉時,作用在減速器箱體上的反力矩,由安裝在減速器箱體上的扭力臂或其他方法來平衡。扭力臂一端是與減速器直接相配,

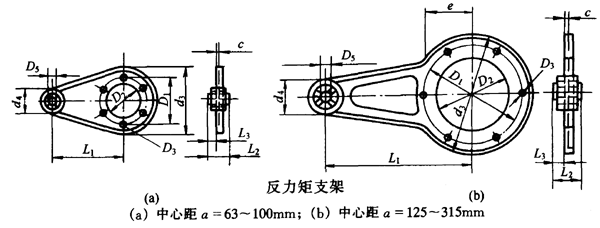

另一端與固定支承聯接(見下圖)。用戶如采用反力矩支架來平衡反力矩,應根據設備安裝要求同減速器一起向制造廠訂貨。

中心距a	與減速器連接尺寸						結構尺寸						質量m/kg
中心距a	c	d₃	D₁	D₂	D₃	螺栓	d₄	D₅(H9)	L₁	L₂	L₃	e	質量m/kg
63	12	150	102	82	9	M8×25	65	25	160	56	24	—	2.5
80	12	175	125	105	9	M8×25	65	25	200	56	24	—	3.6
100	13	218	150	126	11	M10×25	65	25	250	56	24	—	5.6
125	14	250	210	186	13.5	M12×30	65	25	320	56	21	110	6
140	14	277	235	208	13.5	M12×30	65	25	350	56	21	110	8.5
160	15	312	270	228	13.5	M12×30	65	25	400	56	21	125	12
180	15	342	290	255	17.5	M16×35	90	32	450	72	28	140	14
200	15	380	320	255	17.5	M16×35	90	32	500	72	28	155	17
225	15	420	360	275	17.5	M16×35	90	32	560	72	28	180	22
250	15	492	420	290	17.5	M16×35	90	32	630	72	28	180	27
280	20	540	450	360	22	M20×45	130	50	710	110	45	160	45
315	20	600	520	390	22	M20×45	130	50	800	110	45	210	55
